QLS3600S Signal Generator 0-30MHz High Stability Multiple Waveforms USB Interface Frequency Sweep VCO Burst DC 5V Power Amplitude Control
Direct purchase from the factory
सुरक्षित चेकआउटची हमी
मोफत भेट
शिपिंग पॉलिसी
रिटर्न पॉलिसीमोफत भेट
Roymall मध्ये आपले स्वागत आहे, प्रीमियम डिपार्टमेंट स्टोअर भेटवस्तू खरेदी करण्यासाठी आपली व्यावसायिक वेबसाइट. आम्ही आपल्या समर्थनाचे मोल आणि कौतुक करतो आणि आपल्या खरेदीमध्ये अधिक उत्साह जोडून आपले आभार मानू इच्छितो. जेव्हा आपण आमच्याकडे खरेदी कराल, तेव्हा आपल्याला केवळ उच्च-गुणवत्तेचे उत्पादन मिळत नाही जे आपल्या जीवनशैलीमध्ये सुधारणा करतात, तर आपण आपल्या प्रत्येक ऑर्डरसह एक विशेष मोफत भेट देखील प्राप्त कराल. आमच्या संग्रहाचा शोध घेण्यासाठी आणि आपल्या परिपूर्ण भेटवस्तू शोधण्यासाठी तयार आहात? आमची प्रीमियम डिपार्टमेंट स्टोअर आयटम निवड तपासा, आपली ऑर्डर द्या आणि आपल्या खरेदीसह आपल्या मोफत भेटीच्या उत्सुकतेची प्रतीक्षा करा.शिपिंग पॉलिसी
आम्ही आपल्या ऑर्डर प्राप्त झाल्यानंतर आपल्याला आयटम वितरीत करण्यासाठी कठोर परिश्रम करू आणि ते सुरक्षितपणे पोहोचतील याची खात्री करू. पुष्टीकरण ईमेलमध्ये वितरण तपशील प्रदान केले जातील.बहुतेक प्रकरणांमध्ये, ऑर्डर 2 दिवसांत प्रक्रिया केल्या जातात.विशेष परिस्थितीत, ते खालीलप्रमाणे विलंब होईल: जेव्हा आपण शनिवार, रविवार किंवा सार्वजनिक सुट्टीवर ऑर्डर द्याल, तेव्हा ते 2 दिवसांनी विलंब होईल..सामान्यत:, 5-7 कामकाजाचे दिवस (सोमवार ते शुक्रवार) लागतात, जे फ्लाइट विलंब किंवा इतर पर्यावरणीय घटकांद्वारे प्रभावित होत नाहीत..कारण आमची शिपिंग सेवा जागतिक आहे म्हणून वितरण वेळ आपल्या स्थानावर अवलंबून असेल म्हणून जर आपण दूरस्थ जिल्ह्यांमध्ये किंवा देशांमध्ये असाल तर काही वेळ लागू शकते आणि कृपया संयमाने प्रतीक्षा करा.1. रिटर्न आणि एक्सचेंज पॉलिसी
आम्ही फक्त roymall.com वरून खरेदी केलेले आयटम स्वीकारतो. जर तुम्ही आमच्या स्थानिक वितरकांकडून किंवा इतर किरकोळ विक्रेत्यांकडून खरेदी केली तर तुम्ही ती आमच्याकडे परत करू शकत नाही. अंतिम विक्री आयटम किंवा मोफत भेटवस्तू परत स्वीकारल्या जात नाहीत. रिटर्नसाठी पात्र होण्यासाठी, तुमचा आयटम वापरला नसावा आणि तुम्ही तो प्राप्त केल्या तशाच स्थितीत असावा. तो मूळ पॅकेजिंगमध्ये देखील असावा.आमच्याकडून रिटर्न सूचना मिळाल्यानंतर, कृपया तुमचे रिटर्न आयटम पॅक करा आणि तुमचे पॅकेज स्थानिक पोस्ट ऑफिस किंवा दुसर्या कुरियरवर ड्रॉप करा.आम्ही तुमचा रिटर्न किंवा एक्सचेंज आयटम प्राप्त झाल्यानंतर 3-5 कामकाजाच्या दिवसांत प्रक्रिया करू. रीफंड तुमच्या मूळ पेमेंट पद्धतीवर स्वयंचलितपणे प्रक्रिया केले जाईल आणि क्रेडिट केले जाईल.सानुकूलित उत्पादन असल्यास रिटर्न किंवा एक्सचेंज स्वीकारले जाऊ शकत नाही, यामध्ये सानुकूलित आकार, सानुकूलित रंग किंवा सानुकूलित प्रिंट समाविष्ट आहे.अधिक मदत हवी असल्यास, कृपया आमच्याशी संपर्क साधा. service@roymall.com किंवा Whatsapp: +8619359849471
2.रिफंड पॉलिसी
आम्ही रिटर्न पॅकेज प्राप्त केल्यानंतर आणि ते तपासल्यानंतर तुम्हाला पूर्ण रीफंड किंवा 100% स्टोअर क्रेडिट मिळेल. रीफंड तुमच्या मूळ पेमेंट पद्धतीवर स्वयंचलितपणे प्रक्रिया केले जाईल आणि क्रेडिट केले जाईल. कृपया लक्षात घ्या की शिपिंग खर्च आणि कोणत्याही शुल्क किंवा फी परत करता येत नाहीत. एकदा पॅकेज शिप केल्यानंतर अतिरिक्त शिपिंग खर्च परत करता येत नाहीत. तुम्ही या फी भरण्यासाठी जबाबदार आहात आणि आम्ही ते माफ किंवा परत करू शकत नाही, जरी ऑर्डर आमच्याकडे परत आली तरीही.एकदा आम्ही तुमचा रिटर्न आयटम प्राप्त केला आणि पुष्टी केली की, आम्ही तुम्हाला ईमेल पाठवू ज्यामध्ये तुम्हाला सूचित केले जाईल की आम्ही तुमचा रिटर्न आयटम प्राप्त केला आहे. आम्ही तुम्हाला तुमच्या रीफंडच्या मंजुरी किंवा नकाराबद्दल देखील सूचित करू.रिफंड प्रक्रियेबद्दल तुम्हाला कोणतीही समस्या असल्यास, कृपया आमच्याशी संपर्क साधा. service@roymall.com किंवा Whatsapp: +8619359849471Overview

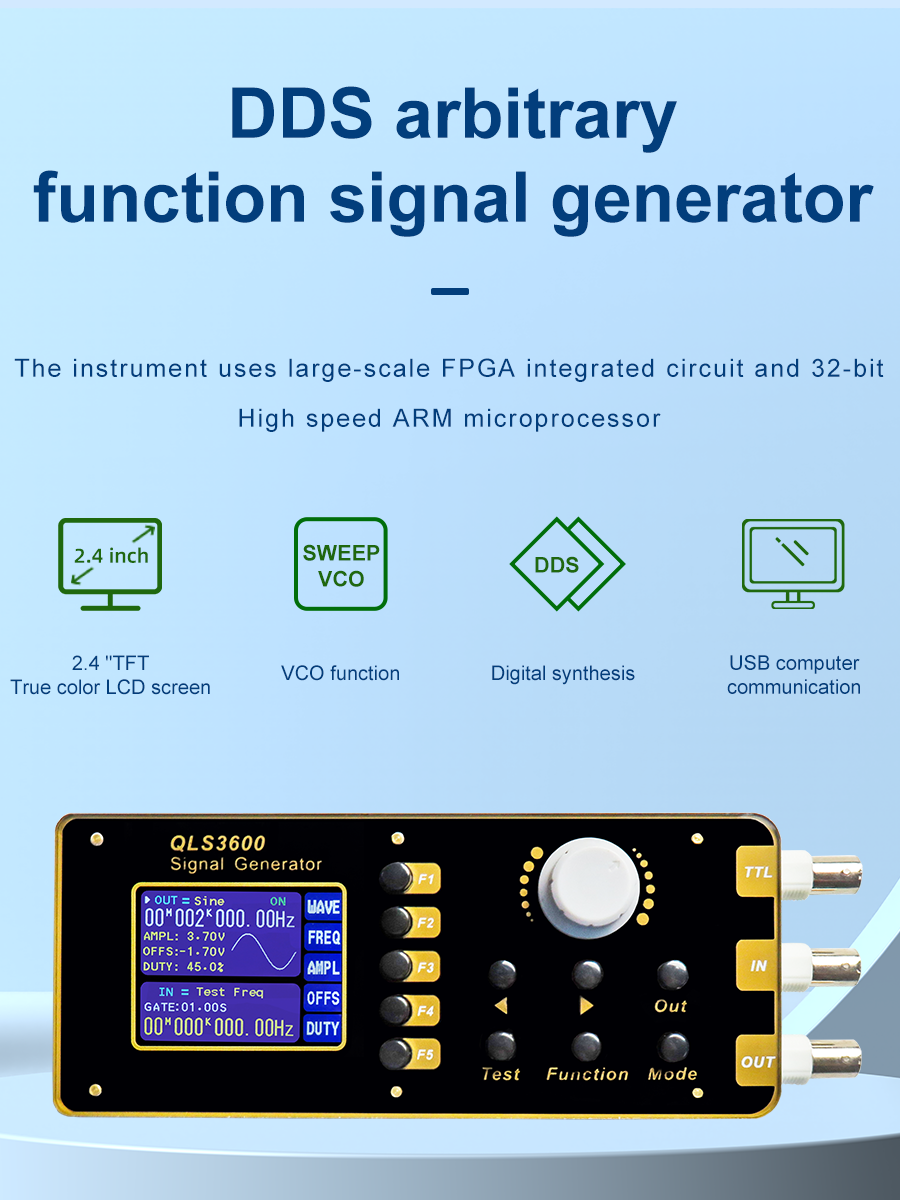

QLS3600S series instrument utilizes large-scale FPGA integrated circuit
and 32-bit high-speed ARM microprocessor. the internal circuit adopts surfacemount technology, which greatly enhances the instrument"s interferenceresistance and service life. The display interface uses a 2.4-inch TFT LCDscreen with 320*240 high resolution. It can display all channel parameters andprompt current key functions, efficiently utilizing key resources and avoidingfrequent key operations, significantly enhancing operability. This instrumenthas significant advantages in terms of signal generation, waveform scanning,parameter measurement, and usage. It is an ideal test and measurement devicefor electronic engineers, electronic laboratories, production lines, and educationalresearch.
II.Instrument Features
1.Adopts Direct Digital Synthesizer (DDS) technology, FPGA design, ultra-lowpower consumption;

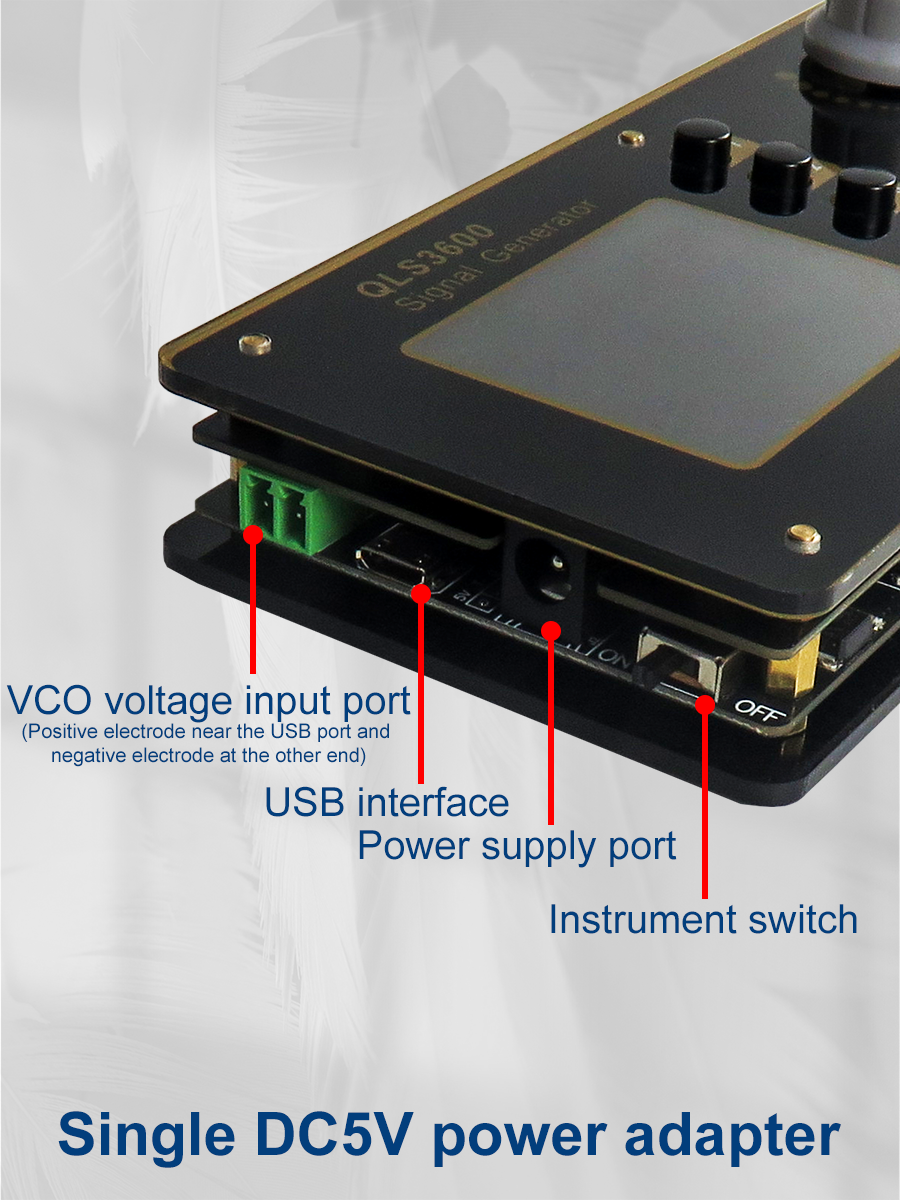

2.Operates with a single DC5V power adapter, convenient for carrying;

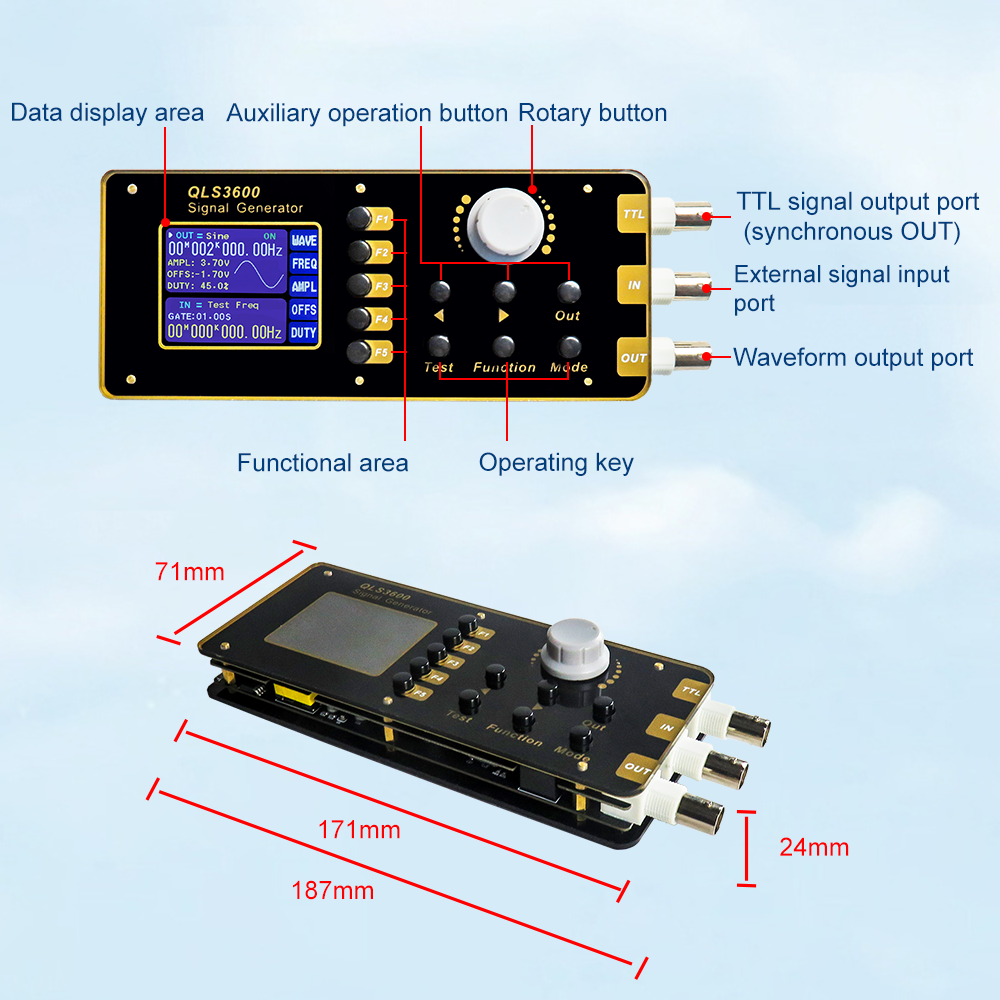

3.Uses 2.4-inch TFT true color LCD screen, combined with variable function keysand rotary encoder, greatly enhances the ease of use of this machine;

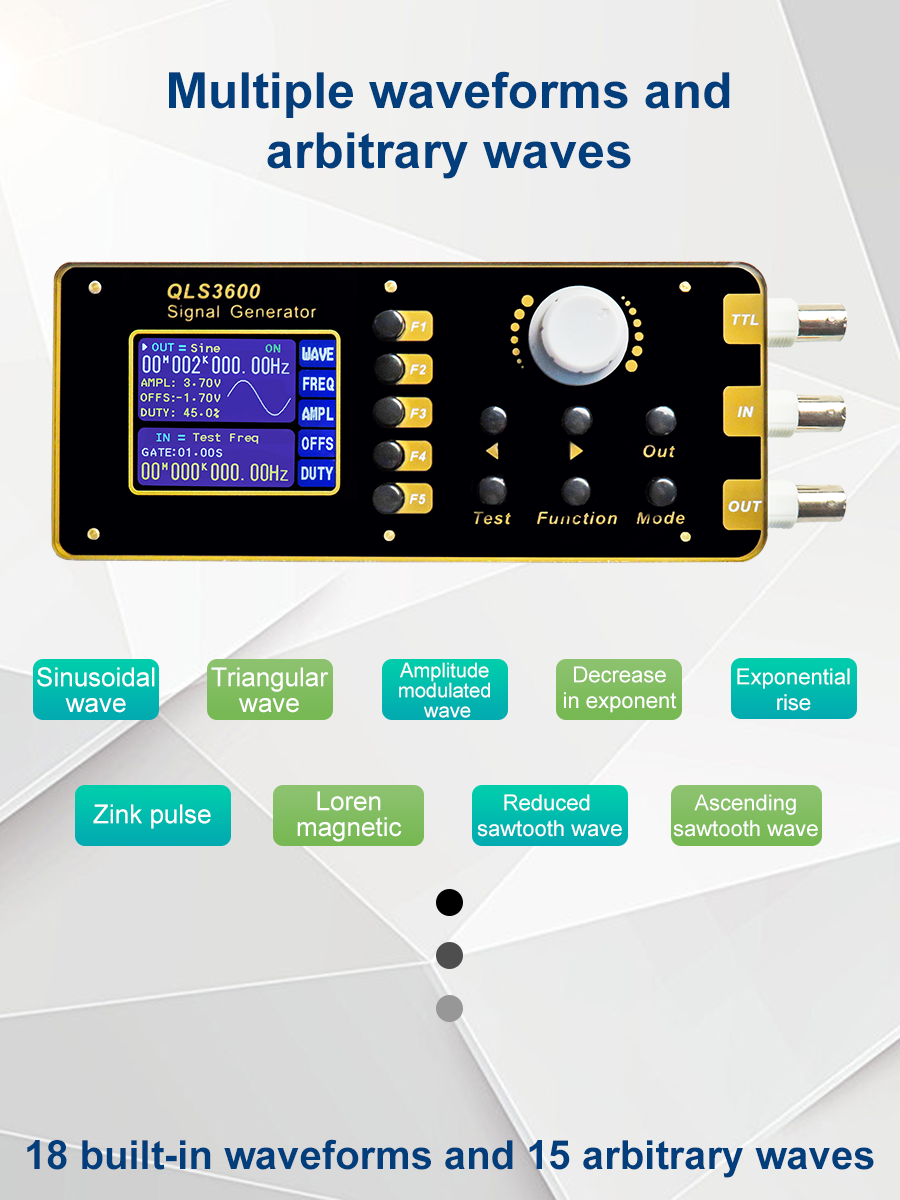

4.Features 18 types of built-in waveforms including sine wave, triangle wave,squar wave, rising sawtooth wave, falling sawtooth wave, Lorentzian, sincpulse, amplitude modulation wave, exponential rise, exponential fall, and 15types of arbitrary waveforms;
5.Minimum output signal frequency can reach 0.01 Hz;
6.There are M0~M15, totaling 15 parameter storage slots, automatically retrievingdata from M1 upon startup;
7 Minimum waveform frequency resolution can reach 0.01 Hz, minimum amplituderesolution can reach 10 mV;
8.Two trigger modes: manual and external, allowing the machine to output anynumber of pulse bursts from 1 to 999999;
9.Pulse wave duty cycle adjustment precise to 0.1%;
11.Frequency scanning with endpoint, frequency measurement, duty cyclemeasurement, pulse width measurement, cycle measurement, and countingfunctions;
12.Voltage-controlled (VCO) function, with voltage-controlled frequency,voltage-controlled amplitude, and voltage-controlled duty cycle;
13.Calibration of all parameters can be completed by internal programming;
14.Robust communication capabilities and fully open communication protocol, makingsecondary development very simple;

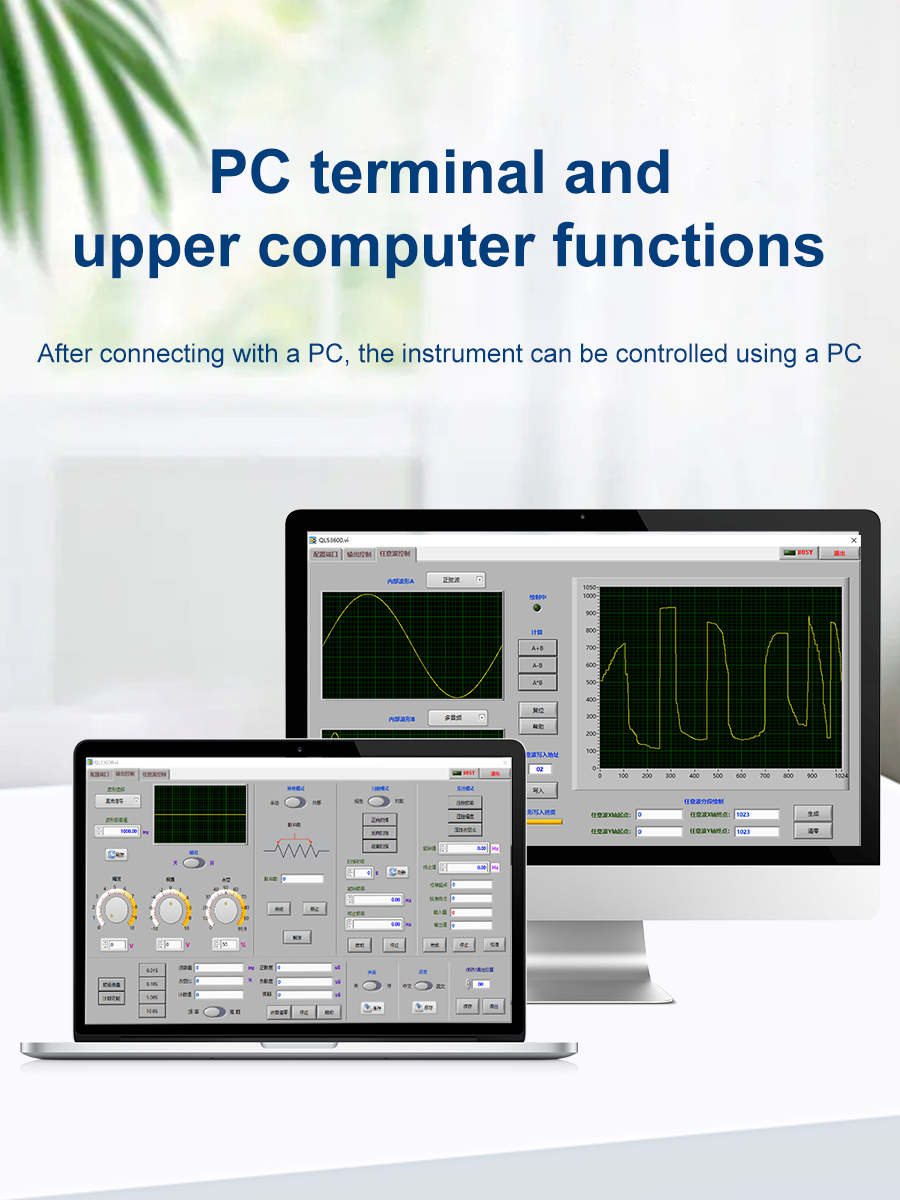

15.When connected to a PC, it allows using a PC to control this instrument;
III.Technical Specifications
| Items | Parameters | ||||||||

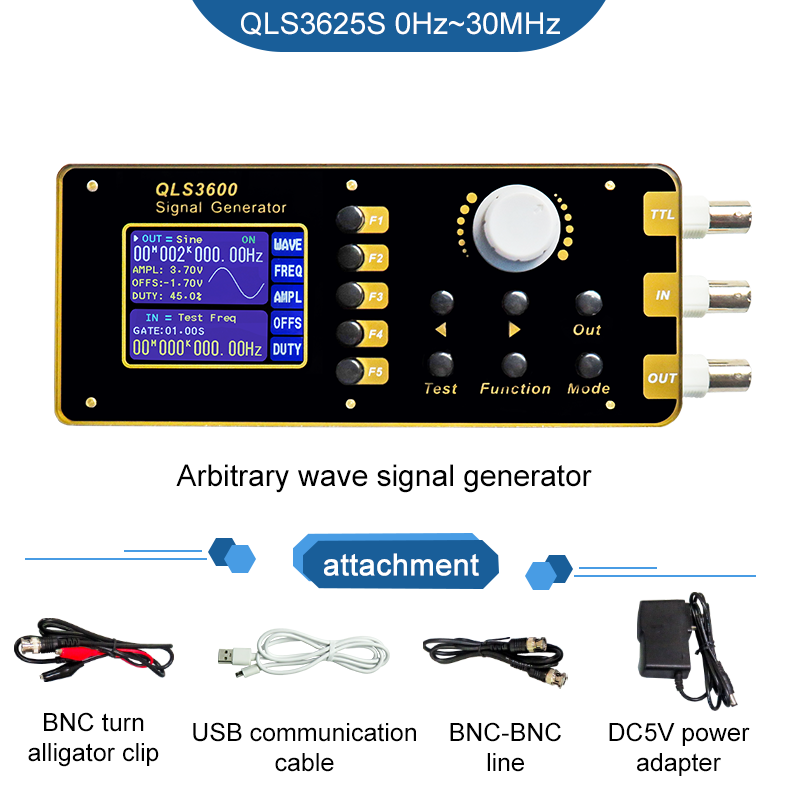

| Main Characteristics | Frequency Range | Sine Wave | QLS3605P : 0Hz~5MHz QLS3605S : 0Hz~5MHz QLS3610S : 0Hz~10MHz QLS3615S : 0Hz~15MHz QLS3620S : 0Hz~20MHz QLS3625S : 0Hz~30MHz | ||||||
| Other Waveforms | QLS3605P : 0Hz~5MHz QLS3605S : 0Hz~5MHz QLS3610S : 0Hz~10MHz QLS3615S : 0Hz~10MHz QLS3620S : 0Hz~10MHz QLS3625S : 0Hz~10MHz | ||||||||
| Output Modulation | Frequency Scanning, Burst, Voltage-Controlled Output (VCO), Pulse Modulation | ||||||||
| Types of Waveforms | Sine wave, squar wave, triangular wave, rising sawtooth wave, falling sawtooth wave, half wave, full wave, multi-tone Lorentzian, amplitude modulation wave, sinc pulse, Gaussian noise, exponential rise, exponential fall, trapezoidal wave, DC signal, rising trapezoidal wave, falling trapezoidal wave, and 15 sets of user-defined waveforms | ||||||||
| Frequency error | ±8u00d710-6 | ||||||||
| Frequency stability | ±5u00d710-6 | ||||||||
| Sine wave (peak-to-peak value) | QLS3605P | 0-10M | 10M-15M | 15M-30M | |||||
| 0-20V | 0-10V | 0-6V | 0-3V | ||||||
| Output impedance | 50u03a9±10% | ||||||||
| Amplitude resolution | 10mVp-p | ||||||||
| Amplitude stability | ±0.5% (every 5 hours) | ||||||||
| Amplitude error | ±1%+10mV (frequency 1KHz, 8 Vp-p) | ||||||||
| Offse Range | -10V ~ +12V | ||||||||
| Sine Wave | Harmonic Suppression | 40dBc(<1MHz) ,35dBc(1MHz~5MHz)uff0c35dBc(5MHz~30MHz)uff0c | |||||||
| Distortion | <0.8%(20Hz~20KHz) | ||||||||
| Squar Wave | Rise/Fall Time | u226420ns | |||||||
| Overshoot | u226410% | ||||||||
| Duty Cycle Adjustment Range | 0.1%~99.9% | ||||||||
| TTL/CMOS | Rise/Fall Time | u226420ns | |||||||
| Low Level | <0.3V | ||||||||
| High Level | Products related to this item
